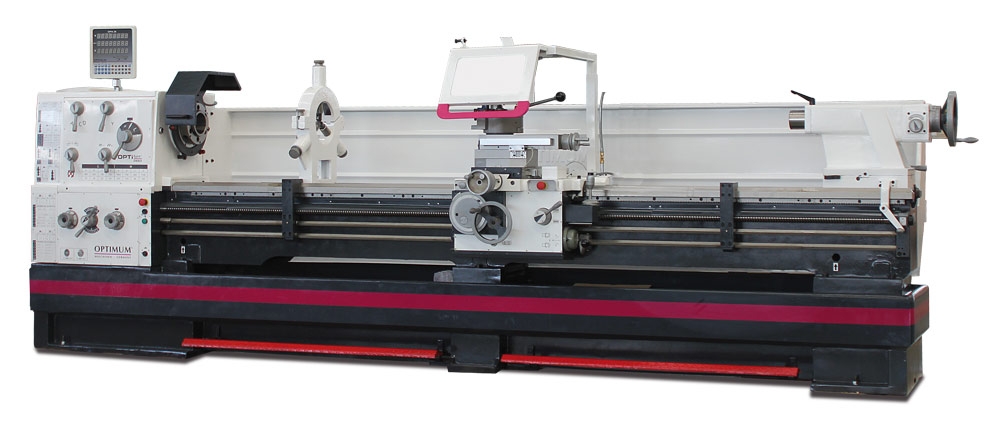

Soustruh OPTIturn TH 6630 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v olejové lázni
Páky pro rychloposuv a změnu směru otáčení na suportové skříni
Centrální mazání vodících ploch
Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení
Rozvaděč je vybaven komponenty Siemens
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Digitální odměřování polohy DPA 31 Plus
Přehledná fóliová klávesnice
Vysoká pracovní přesnost
Snížené procento chyb
Měřící lišta s čtecí hlavou na podélném suportu
Magnetické pásky na příčném a nožovém suportu

Kužel pinoly koníka	MK5
Délka můstku	250 mm
Elektrické připojení	400 V
Hmotnost	3710 kg
Kužel vřetene	MK7
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	368 mm
Max. točný průměr bez můstku	900 mm
Max. točný průměr nad ložem	660 mm
Max. točný průměr nad suportem	440 mm
Otáčky	25–1600ot/min
Plynulá změna otáček	Ne
Počet rychlostních stupňů	16
Posuv podélný	0,044 –1,48 mm/ot. (25 )
Posuv příčný	0,022 –0,74 mm/ot. (25 )
Příkon	9 kW
Průchod vřetene	105 mm

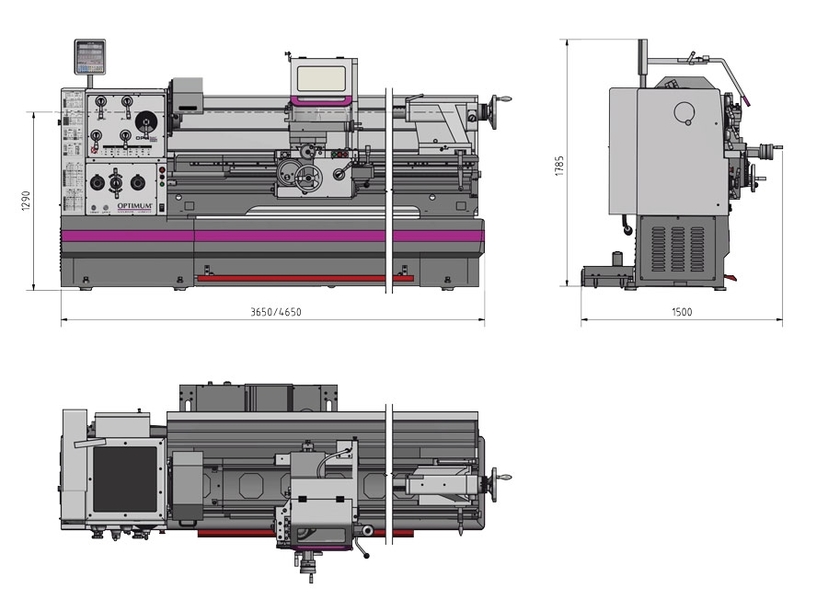

Rozměry (š × v × h)	4650×1785×1500mm
Šířka lože	400 mm
Upnutí vřetene	Camlock DIN ISO 702-2 č. 8
Výška hrotu	330 mm
Vzdálenost mezi hroty	3000 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit modulový	0,25 –60 M.P. (46 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
