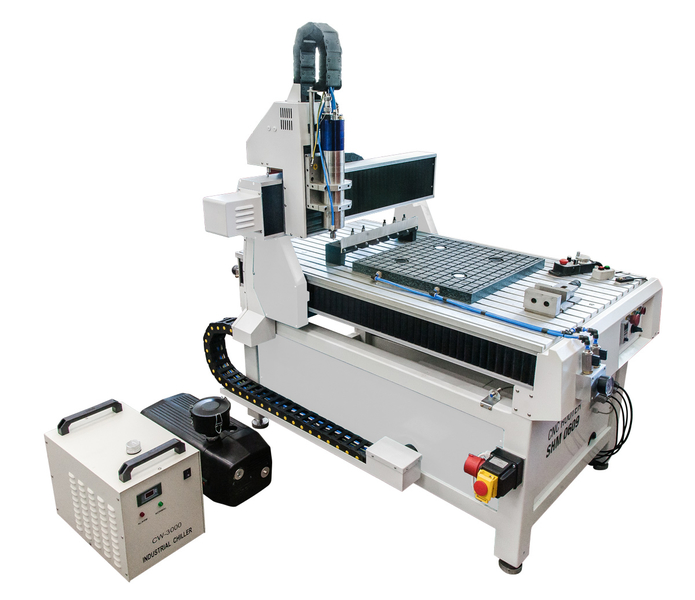

CNC router Numco SHG 0609 ATC

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
ATC kit
Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
Přesný stůl s T-drážkami vyrobený z litého hliníku
Senzor pro automatické měření délkové korekce nástroje
Pohony s kontrolou ztráty polohy ve všech osách
Agregát pro chlazení vřetene
Upínače ISO20/ER16, 6 ks
Předepnuté lineární vedení v ose Z
PLC modul v řídícím systému
Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
Vakuový stůl
Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.
